Gejala Misalignment pada Pompa: Cara Mendeteksi dan Mengatasinya

Pompa yang digerakkan oleh motor listrik banyak digunakan dalam industri manufaktur, pembangkit listrik, pengolahan air, minyak dan gas, pertambangan, serta fasilitas proses lainnya. Keandalan sistem ini sangat dipengaruhi oleh kondisi poros, bearing, coupling, fondasi, dan komponen penggeraknya.

Salah satu masalah mekanis yang sering dijumpai adalah shaft misalignment, yaitu kondisi ketika garis sumbu poros motor dan poros pompa tidak berada pada hubungan geometris yang dipersyaratkan oleh desain dan toleransi mesin.

Misalignment dapat meningkatkan beban pada bearing dan coupling, memicu getaran abnormal, serta memperpendek umur komponen. Dengan mengombinasikan pemeriksaan shaft alignment menggunakan ACOEM AT-400 dan vibration analysis menggunakan ACOEM FALCON, tim maintenance dapat mengevaluasi dua aspek penting: keselarasan poros dan respons getaran mesin.

1. Apa Itu Misalignment pada Pompa?

Misalignment terjadi ketika posisi sumbu poros motor penggerak dan poros pompa tidak sejajar sesuai toleransi yang ditetapkan. Pada sistem yang menggunakan coupling, ketidaksejajaran ini menyebabkan coupling harus mengakomodasi perpindahan relatif yang tidak diinginkan ketika mesin berputar.

Dalam praktiknya, misalignment dapat berupa kombinasi offset dan angular. Kondisi tersebut perlu dievaluasi pada posisi pengukuran yang sesuai dengan prosedur alignment dan toleransi yang ditetapkan oleh produsen mesin atau coupling.

2. Gejala Misalignment yang Perlu Diwaspadai

3. Penyebab Misalignment pada Sistem Motor–Pompa

• Kesalahan instalasi: motor dan pompa tidak disejajarkan secara akurat saat pemasangan.
• Soft foot: satu atau lebih kaki motor tidak duduk dengan baik pada fondasi sehingga pengencangan baut dapat menyebabkan deformasi housing.
• Thermal growth: perubahan temperatur menyebabkan posisi relatif motor dan pompa berubah ketika mencapai kondisi operasi.
• Fondasi atau baseplate bermasalah: ketidakstabilan, deformasi, atau perubahan kondisi fondasi dapat mengganggu alignment.
• Perubahan posisi mesin: perpindahan setelah perbaikan, pengencangan baut, atau perubahan sambungan pipa.
• Pipe strain: gaya dari sistem perpipaan dapat memengaruhi posisi atau deformasi casing pompa.
• Keausan komponen: perubahan kondisi bearing, dudukan, atau komponen penghubung dapat memengaruhi kestabilan posisi poros.

4. Memeriksa Shaft Alignment Menggunakan ACOEM AT-400

ACOEM AT-400 — gunakan gambar produk asli tanpa modifikasi.

Pengukuran Keselarasan Poros

ACOEM AT-400 merupakan perangkat laser shaft alignment yang digunakan untuk membantu mengevaluasi dan mengoreksi posisi relatif dua poros yang dihubungkan melalui coupling.

Dalam aplikasi motor–pompa, pengukuran alignment membantu teknisi menentukan koreksi posisi yang diperlukan agar keselarasan poros memenuhi toleransi yang berlaku.

Hasil pengukuran dapat digunakan untuk memandu koreksi posisi mesin sesuai prosedur perangkat dan kondisi instalasi.

Langkah Pemeriksaan Alignment

1. Persiapan dan keselamatan. Terapkan prosedur isolasi energi dan lockout/tagout sesuai kebijakan lokasi. Pastikan mesin aman untuk diperiksa.
2. Inspeksi kondisi mekanis. Periksa coupling, baut fondasi, kondisi baseplate, soft foot, dan pengaruh perpipaan jika relevan.
3. Pasang perangkat alignment. Tempatkan unit pengukuran dan reflektor pada poros atau coupling sesuai petunjuk ACOEM AT-400.
4. Lakukan pengukuran. Ikuti prosedur perangkat untuk memperoleh data ketidaksejajaran pada bidang horizontal dan vertikal.
5. Evaluasi hasil. Bandingkan nilai yang terukur dengan toleransi yang sesuai untuk kecepatan putaran, jenis coupling, dan spesifikasi mesin.
6. Lakukan koreksi. Atur posisi motor atau mesin yang ditentukan menggunakan pergerakan horizontal dan shim vertikal sesuai hasil pengukuran.
7. Ukur ulang. Verifikasi hasil setelah pengencangan baut dan pastikan koreksi tidak terganggu oleh soft foot atau pipe strain.

5. Memverifikasi Kondisi Mesin Menggunakan ACOEM FALCON

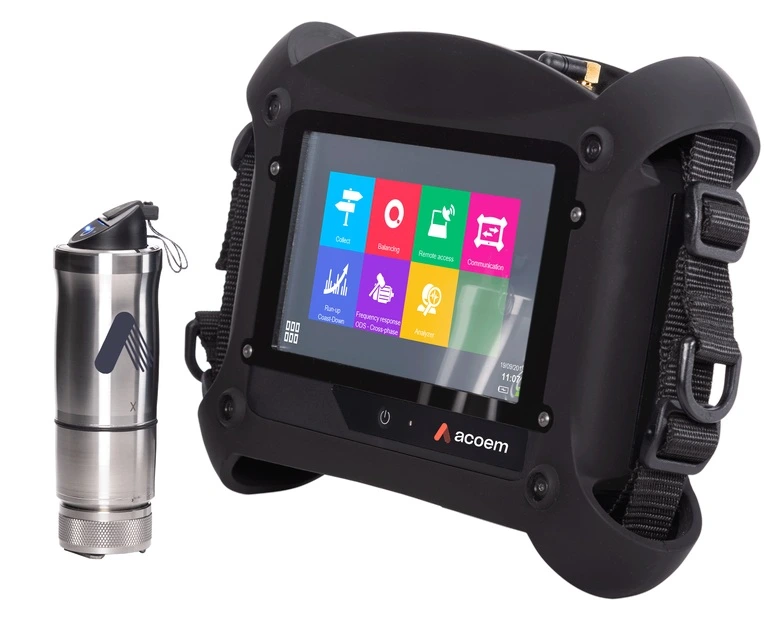

ACOEM FALCON — gunakan gambar produk asli tanpa modifikasi.

Vibration Analysis

ACOEM FALCON merupakan portable vibration analyzer yang digunakan untuk pengambilan dan analisis data getaran mesin berputar sesuai kemampuan dan konfigurasi perangkat.

Setelah pemeriksaan alignment, vibration analysis dapat membantu menilai apakah pola getaran mesin masih menunjukkan indikasi abnormal dan apakah diperlukan investigasi lanjutan.

Pengukuran sebelum dan sesudah koreksi sangat berguna untuk membandingkan respons getaran, dengan catatan kondisi operasi dan metode pengukuran dibuat konsisten.

Titik Pengukuran pada Rangkaian Motor–Pompa

Apabila memungkinkan, lakukan pengukuran radial horizontal, radial vertikal, dan aksial sesuai prosedur, akses, serta konstruksi mesin. Gunakan titik pengukuran yang konsisten sebelum dan sesudah perbaikan.

Parameter Analisis yang Relevan

• Overall vibration: mengevaluasi tingkat getaran keseluruhan pada rentang pengukuran yang ditentukan.
• FFT spectrum: membantu melihat komponen pada frekuensi putaran, harmonik, dan frekuensi lain yang relevan.
• Time waveform: membantu mengidentifikasi impuls, benturan, atau pola getaran yang tidak stabil.
• Trend analysis: membandingkan perubahan kondisi mesin dari waktu ke waktu.

Misalignment dapat berkaitan dengan getaran pada frekuensi putaran dan harmoniknya, termasuk respons aksial pada konfigurasi tertentu. Namun, tidak ada satu pola spektrum yang secara universal membuktikan misalignment. Interpretasi harus dikombinasikan dengan hasil pengukuran alignment, kondisi mesin, dan data operasional.

6. Perbedaan Fungsi ACOEM AT-400 dan ACOEM FALCON

Kedua perangkat memiliki fungsi yang saling melengkapi. AT-400 digunakan untuk mengukur keselarasan poros, sedangkan FALCON digunakan untuk mengevaluasi karakteristik getaran. Hasil vibration analysis tidak menggantikan pengukuran alignment, dan pengukuran alignment saja tidak menyingkirkan semua kemungkinan kerusakan mesin.

7. Prosedur Pemeriksaan Terintegrasi

1. Identifikasi gejala. Catat getaran meningkat, bearing berulang kali rusak, temperatur abnormal, kebisingan, atau masalah coupling.
2. Periksa kondisi dasar. Evaluasi baut fondasi, soft foot, coupling, pelumasan, dan kondisi perpipaan.
3. Ambil data getaran awal. Gunakan ACOEM FALCON dan catat kecepatan, beban, titik pengukuran, serta kondisi operasi.
4. Ukur alignment. Gunakan ACOEM AT-400 untuk menentukan kondisi keselarasan poros dan kebutuhan koreksi.
5. Lakukan koreksi dan verifikasi. Atasi penyebab mekanis, koreksi alignment, kencangkan baut sesuai prosedur, dan ukur ulang.
6. Ambil data getaran setelah perbaikan. Ulangi pengukuran dengan konfigurasi dan kondisi operasi yang sebanding.
7. Dokumentasikan hasil. Bandingkan data sebelum dan sesudah, catat tindakan, dan tetapkan jadwal pemantauan lanjutan.

8. Manfaat bagi Program Maintenance Industri

Kesimpulan

Misalignment pada pompa dapat menyebabkan getaran abnormal, pembebanan tambahan pada bearing dan coupling, serta penurunan keandalan sistem motor–pompa. Karena gejalanya dapat menyerupai gangguan mekanis lain, pemeriksaan perlu dilakukan secara sistematis dan berdasarkan data.

ACOEM AT-400 mendukung pengukuran dan koreksi shaft alignment, sedangkan ACOEM FALCON mendukung pengambilan data serta analisis getaran. Penggunaan kedua perangkat secara saling melengkapi membantu tim maintenance mengevaluasi keselarasan poros dan respons dinamis mesin secara lebih menyeluruh.

Dengan prosedur yang benar, dokumentasi yang konsisten, dan verifikasi setelah perbaikan, perusahaan dapat memperkuat program reliability engineering serta meningkatkan keandalan operasional pompa.

Referensi Produk

• Situs resmi ACOEM
• PT Putranata Adi Mandiri

Artikel ini bersifat edukatif. Toleransi alignment, prosedur pengukuran, konfigurasi perangkat, dan keputusan perbaikan harus mengacu pada dokumentasi produsen serta kondisi aktual mesin.
